پارامترهای فنی اصلی آنتن تمام اتوماتیک خودرو |
||
|
مدل محصول |
SQ-T600L |
SQ-T800J |
|
قطر آنتن |
4 میلی متر |
4 میلی متر |
|
طول پردازش |
200-600 |
200-800 |
|
دقت چیدمان کابل |
0.01 |
0.01 |
|
سرعت اسپیندل |
1-3000دور در دقیقه |
1-3000دور در دقیقه |
|
زمان پردازش |
10-17 ثانیه در هر قطعه |
10-17 ثانیه در هر قطعه |
|
قطر سیم قابل اجرا |
سیم گرد 0.02-1.2mm سیم صاف {{0}}.01-5.0 میلی متر |
سیم گرد 0.02-1.2mm سیم صاف {{0}}.01-5.0 میلی متر |
|
موتور کابلی |
سروو پاناسونیک 0.4KW |
سروو پاناسونیک 0.4KW |
|
موتور اسپیندل |
سروو پاناسونیک 0.75 کیلووات |
سروو پاناسونیک 0.75 کیلووات |
|
سیستم کنترل |
PLC |
PLC |
|

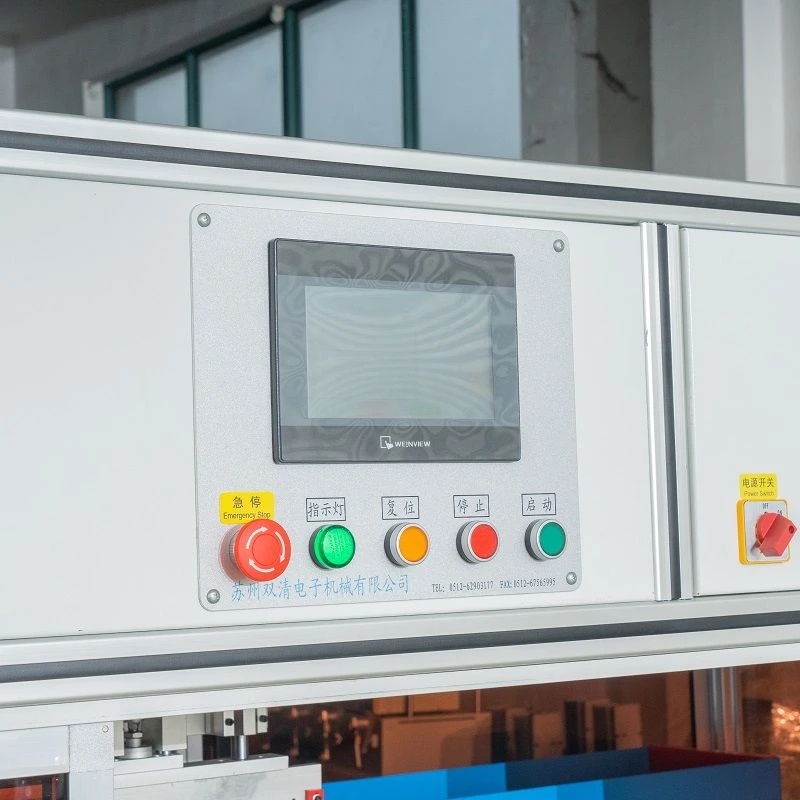

حالت عملیات |
رابط چینی و انگلیسی انسان و ماشین |
رابط چینی و انگلیسی انسان و ماشین |
|
ولتاژ تغذیه |
220VAC 50HZ |
220VAC 50HZ |
|
قدرت ماشین |
1.5 کیلو وات |
1.5 کیلو وات |
|
تنش مطابق |
کشش مکانیکی مقاومت مغناطیسی |
کشش مکانیکی مقاومت مغناطیسی |
|
مکانیسم |
پرداخت فعال الکترونیکی |
پرداخت فعال الکترونیکی |
|
ابعاد |
1900mm(L)*1200mm(W)*1850mm(H) |
2100mm(L)*1200mm(W)*1850mm(H) |
|
وزن تجهیزات |
640 کیلوگرم |
960 کیلوگرم |

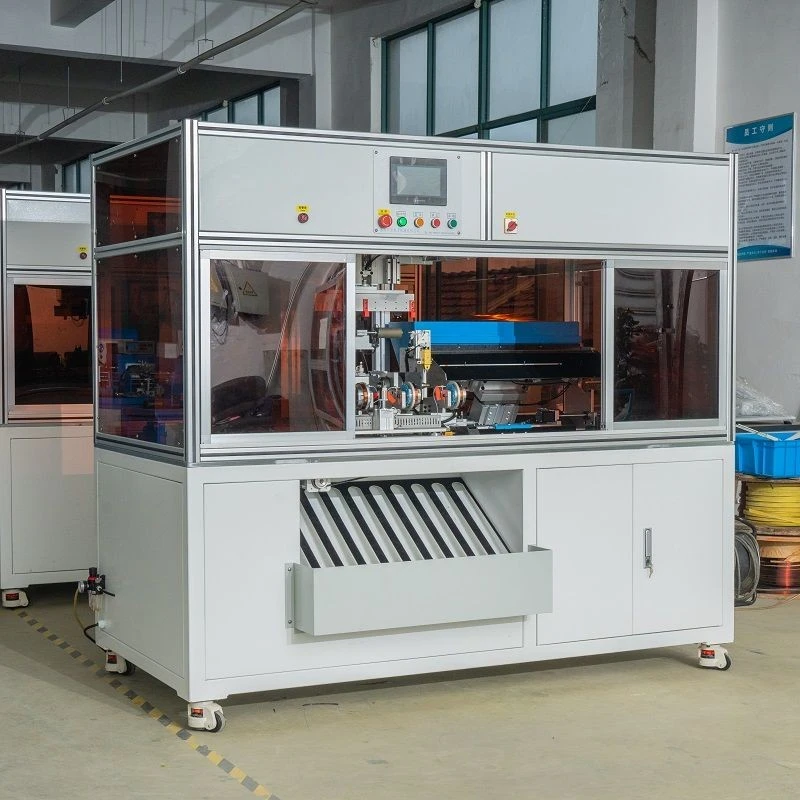

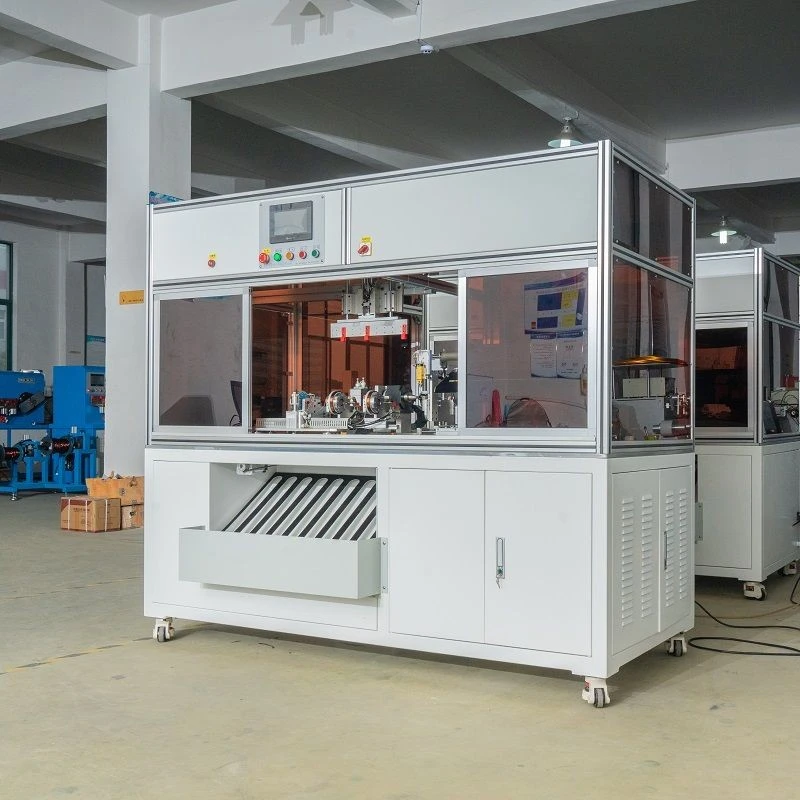

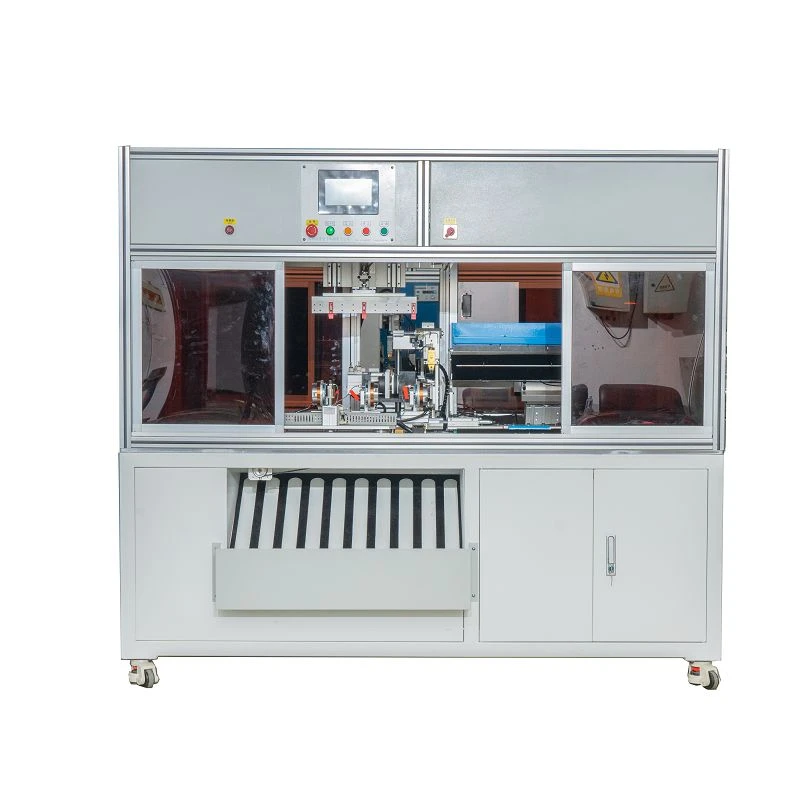

ماشین سیم پیچ تمام اتوماتیک آنتن ماشین Shuangqing یک تجهیزات کاملا اتوماتیک است که به طور ویژه برای تولید سیم پیچ آنتن ماشین استفاده می شود. در زیر مقدمه ای برای آن آورده شده است:
ویژگی های ساختاری

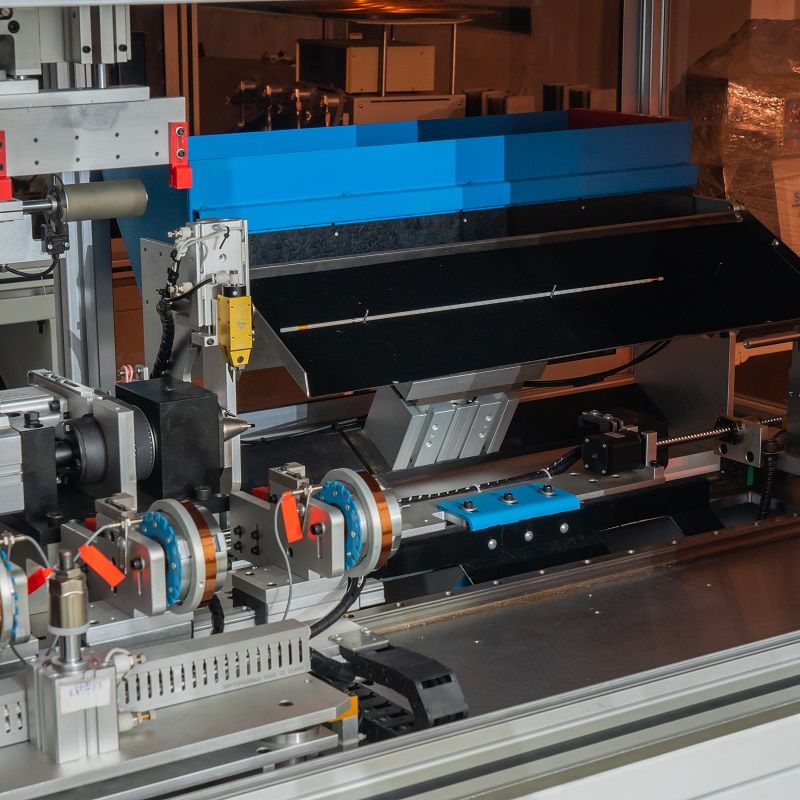

1: دوک سیم پیچ:
یک سروو موتور با دقت بالا برای ارائه پشتیبانی چرخش اصلی برای عمل سیم پیچ استفاده می شود. سرعت و گشتاور آن را می توان با توجه به نیاز سیم پیچ تنظیم کرد تا با سیم هایی با ضخامت ها و مواد مختلف سازگار شود.
2: دستگاه پرداخت:
برای قرار دادن و آزاد کردن پایدار سیم مورد استفاده برای سیم پیچ آنتن استفاده می شود. مجهز به مکانیزم کنترل کشش است تا اطمینان حاصل شود که سیم به طور خودکار مطابق با سرعت سیم پیچ در طول فرآیند سیم پیچ باز می شود و کشش مناسب را حفظ می کند تا از شل یا بیش از حد سفت شدن سیم جلوگیری شود.

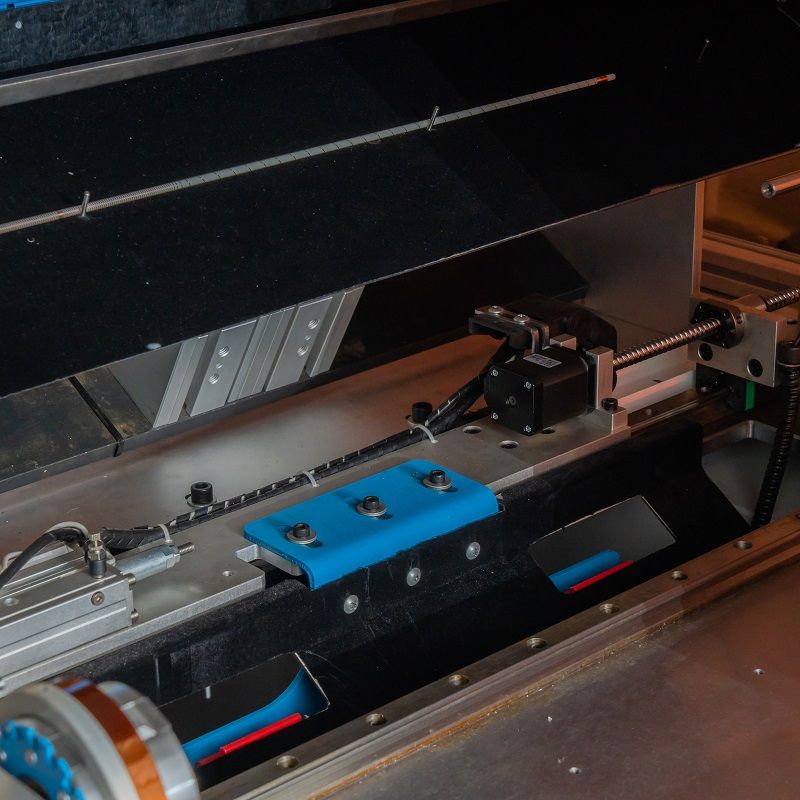

3: چیدمان کابل:
سروو موتور پاناسونیک برای کنترل دقیق چیدمان سیم بر روی شفت سیم پیچ یا قاب برای دستیابی به فاصله سیم پیچ یکنواخت و منظم استفاده می شود، به طوری که تعداد دور سیم پیچ آنتن مطابق با استانداردهای طراحی باشد.
4: سیستم فیکسچر:
می تواند به طور خودکار و محکم قطب آنتن را ثابت کند تا اطمینان حاصل شود که هیچ جابجایی یا تکان در طول فرآیند سیم پیچی وجود نخواهد داشت، بنابراین از دقت سیم کشی اطمینان حاصل می کند.

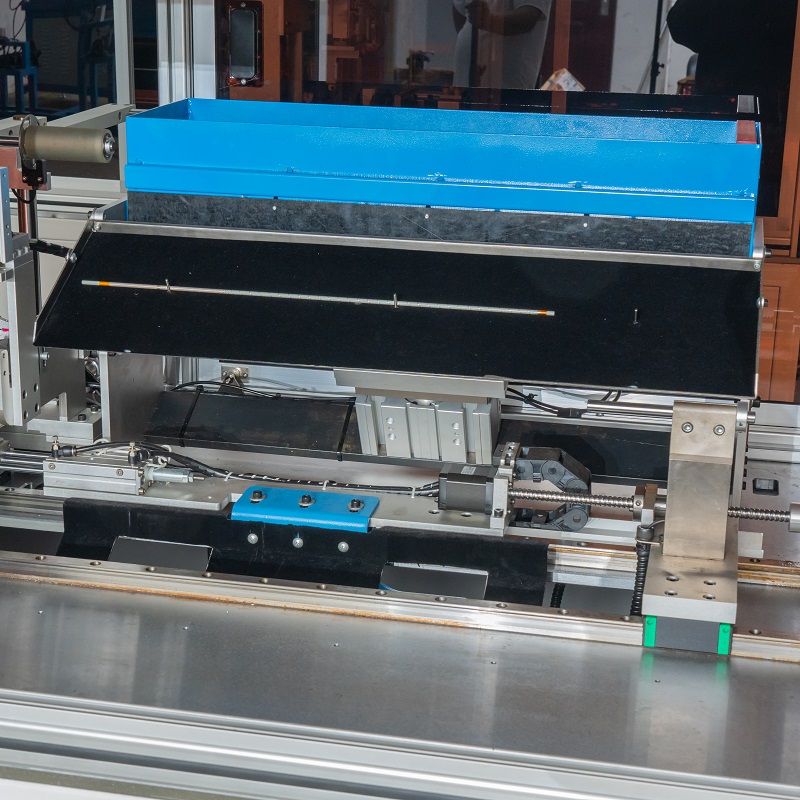

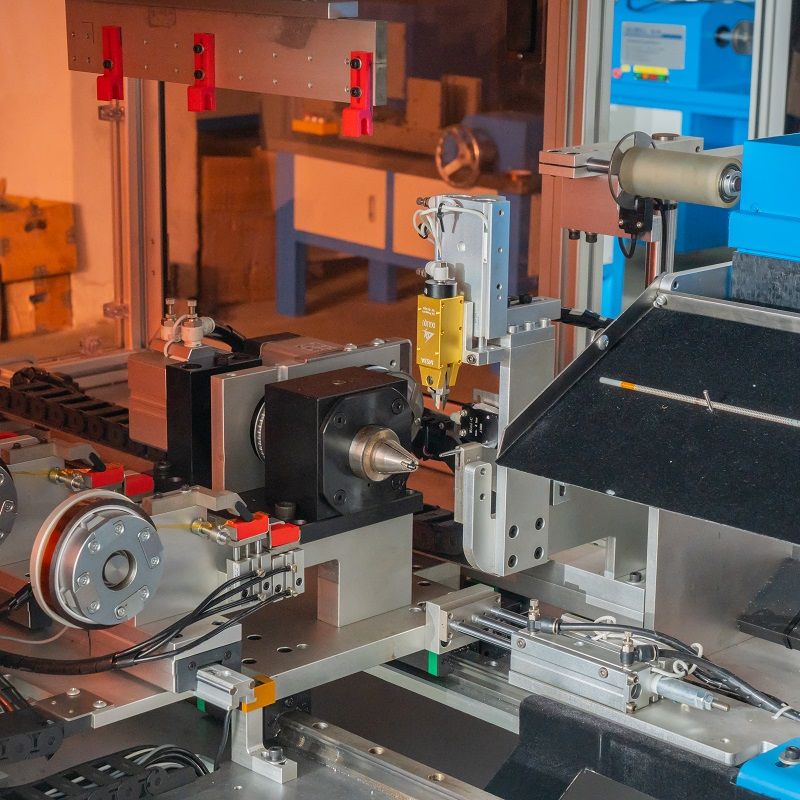

جزئیات محصول
اصل کار
مکانیسم پرداخت، سیم را آزاد می کند، که توسط مکانیزم آرایش سیم هدایت می شود و توسط چرخش دوک سیم پیچ هدایت می شود. سیم مطابق با حالت سیم پیچی از پیش تعیین شده (مانند گام مارپیچ) روی میله آنتن ثابت شده روی سیستم فیکسچر پیچیده می شود. سیستم کنترل با توجه به پارامترهای تنظیم شده مانند تعداد دور سیم پیچ، قطر سیم، سرعت سیم پیچ و غیره، کار هماهنگ هر جزء را به دقت کنترل می کند.
توابع و مزایا
1: بهبود بهره وری تولید
2: از کیفیت سیم پیچ اطمینان حاصل کنید
3: با انواع آنتن سازگار می شود
فیلدهای کاربردی

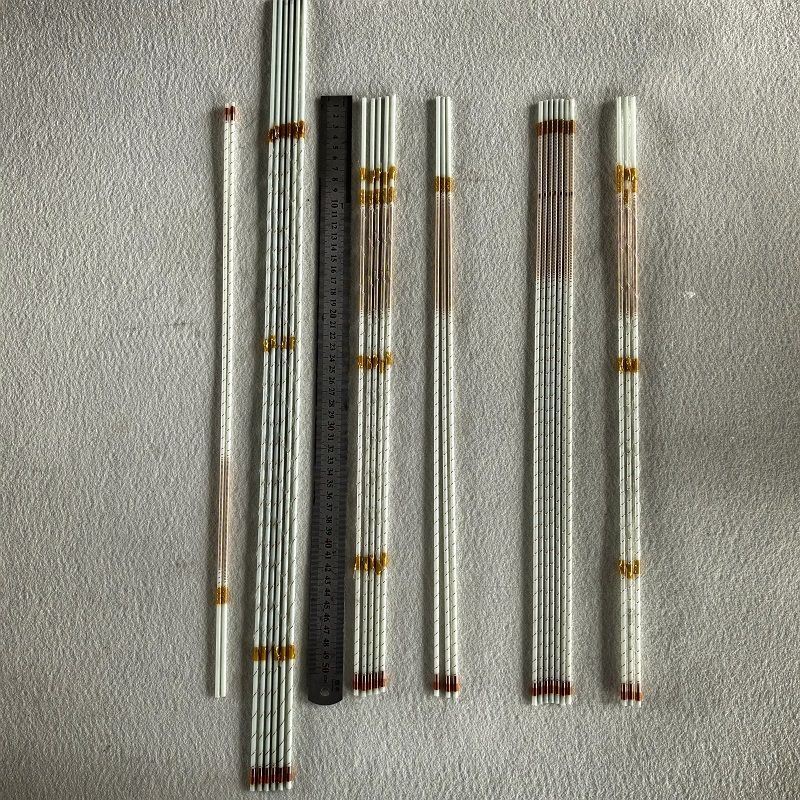

این عمدتا در صنعت ساخت قطعات خودرو، به ویژه در تولید کنندگان آنتن خودرو استفاده می شود. در فرآیند تولید، چه آنتن داخلی باشد و چه آنتن خارجی، تا زمانی که شامل سیم پیچی باشد، یک دستگاه سیم پیچ آنتن خودرو برای اطمینان از پایداری و قابلیت اطمینان سیگنال های دریافت و ارسال آنتن مورد نیاز است.
سوالات متداول
س: دوره تحویل محصول چقدر است؟
A: زمان تحویل تجهیزات استاندارد 15 روز است، سفارشی سازی تجهیزات غیر استاندارد 30 روز است.
س: ولتاژ منبع تغذیه دستگاه چقدر است؟
A: تجهیزات ما به طور استاندارد با AC220V و 380V مجهز است و همچنین می تواند با توجه به نیاز مشتریان سفارشی شود.
س: دستگاه با چه قطر سیم می تواند باد کند؟
A: این بستگی به محصول شما دارد. لطفا اطلاعات تماس خود را بگذارید و ما خدمات مشتری را برای تماس با شما ترتیب خواهیم داد.
س: هنگام راه اندازی دستگاه سیم پیچی باید به چه نکاتی توجه کنم؟
پاسخ: قبل از راه اندازی دستگاه، بررسی کنید که آیا سیم برق تجهیزات به درستی وصل شده است و آیا همه قطعات در وضعیت عادی قرار دارند یا خیر. همچنین مطمئن شوید که هیچ زباله ای در محل کار وجود نداشته باشد تا از تأثیرگذاری بر عملکرد تجهیزات یا ایجاد خطرات ایمنی جلوگیری شود.
