پارامترهای فنی اصلی دستگاه سیم پیچ اتوماتیک |
||
|
مدل محصول |
SQ{0}}F |
|
|
قطر سیم پیچ |
بزرگتر یا مساوی با950 |
|
|
عرض کابل |
بزرگتر یا مساوی با500 |
|
|
دقت چیدمان کابل |
0.01 میلی متر |
|
|
سرعت اسپیندل |
1-200دور در دقیقه |
|
|
ارتفاع مرکز دوک |
500 میلی متر |
|
|
قطر سیم قابل اجرا |
سیم مسی مسطح: ضخامت 1-5 میلی متر عرض 1-15میلی متر |
سیم مسی گرد: تک ریشهبزرگتر یا مساوی با5 میلی متر |
|
موتور کابلی |
سروو کابل 0.75KW |
|
|
موتور اسپیندل |
تبدیل فرکانس 2.2KW+1:10 |
|
|
ولتاژ تغذیه |
220VAC 50HZ 380VAC 50HZ |
|
|
قدرت ماشین |
3.6 کیلووات |
|
|
پشتیبانی از قفسه سیم |
تنش کننده تک محوره تنظیم الکترونیکی پودر مغناطیسی (سوراخ داخلی درام سیمکمتر یا مساوی با40 میلی متر) |
|
|
ابعاد |
1600 X 1100 X 1600 میلی متر |
|
|
وزن تجهیزات |
660 کیلوگرم |
|
دستگاه سیم پیچ اتوماتیک یک تجهیزات سیم پیچ پیشرفته است. در زیر یک معرفی مفصل است:
اصل کار
- دستگاه سیم پیچ اتوماتیک چرخش محور اصلی و حرکت مکانیسم آرایش سیم را از طریق سیستم کنترل هماهنگ می کند. شفت اصلی سیم پیچ در زیر محرک موتور می چرخد و سنبه سیم پیچ را به چرخش سوق می دهد، به طوری که سیم روی سنبه پیچیده می شود. در عین حال، مکانیسم آرایش سیم با توجه به پارامترهای تنظیم شده مانند گام و جهت آرایش سیم، موقعیت آرایش سیم را بر روی سنبه به دقت کنترل می کند، و چینش خودکار سیم را محقق می کند.
ساختار اصلی

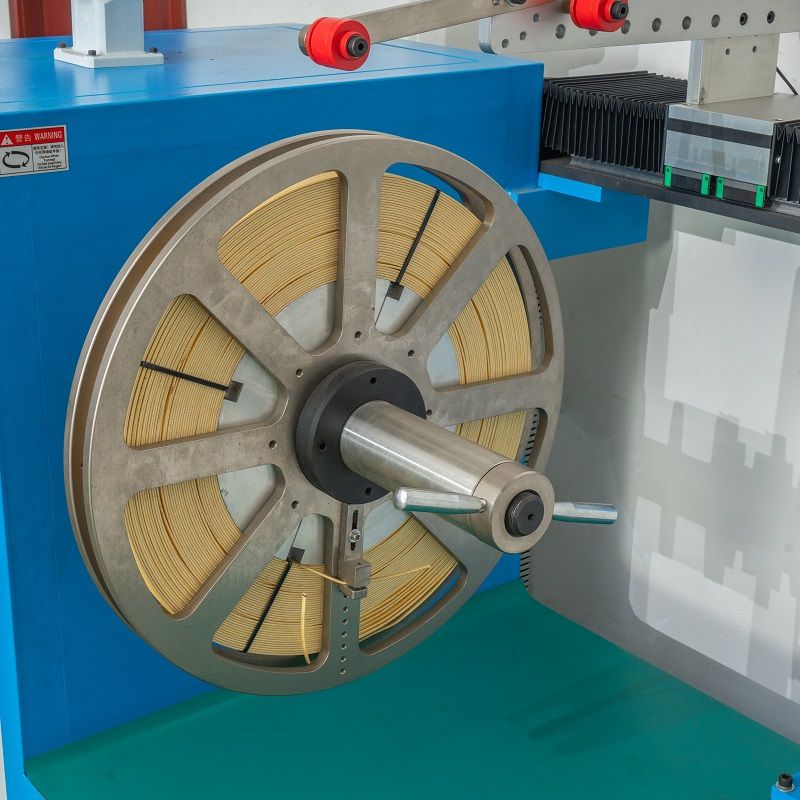

- دوک سیم پیچ

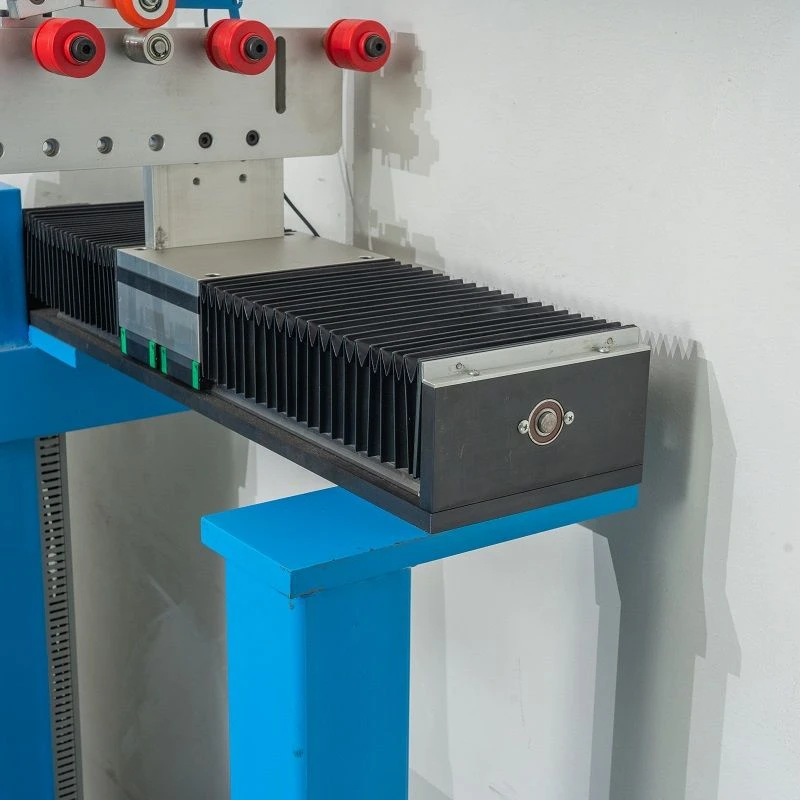

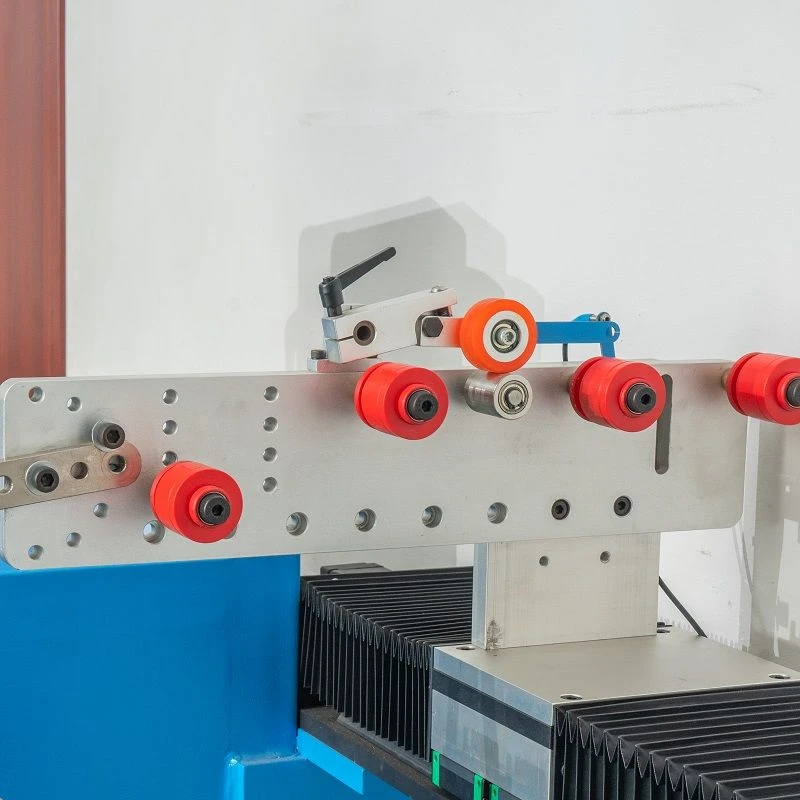

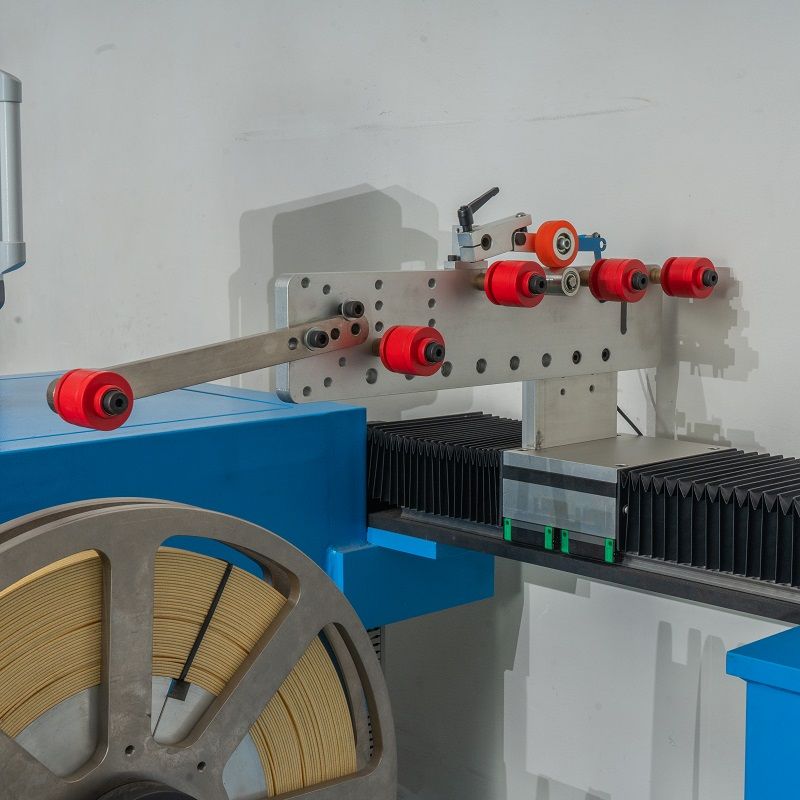

- چیدمان کابل
- سیستم کنترل کشش

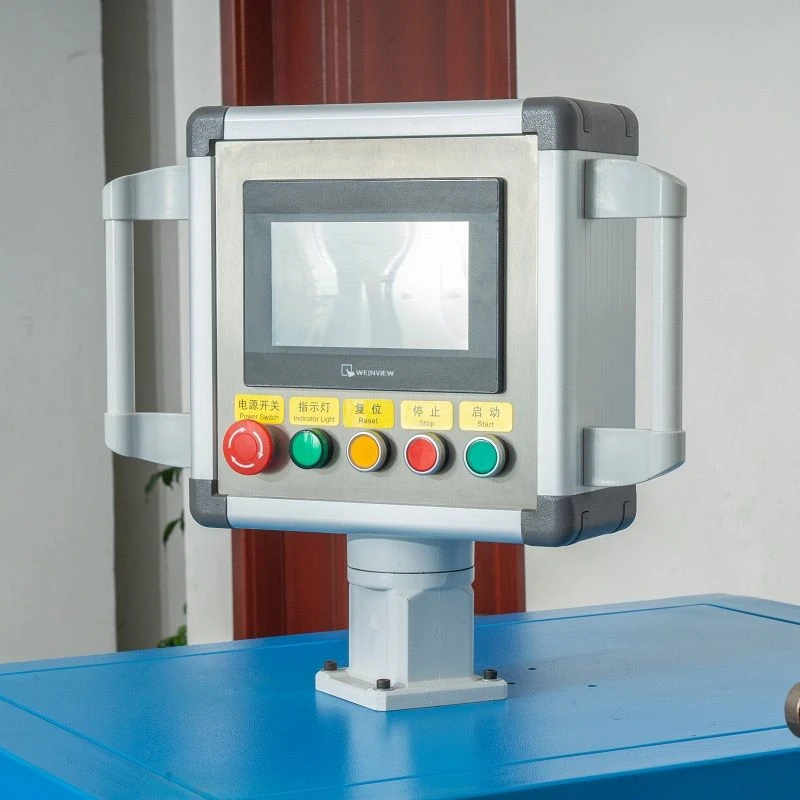

- سیستم کنترل
جزئیات محصول
ویژگی ها
- دقت سیم کشی بالا:
می تواند سیم ها را به طور یکنواخت و منظم روی سنبه سیم پیچ با یک خطای گام کوچک قرار دهد، که برای برخی از محصولات با الزامات بالا برای دقت سیم پیچ (مانند ترانسفورماتورهای دقیق، موتورها و غیره) بسیار مهم است.
- راندمان سیم پیچ بالا:
عملکرد خودکار زمان سیم کشی دستی را کاهش می دهد، سرعت سیم پیچ را تا حد زیادی بهبود می بخشد، می تواند به طور مداوم برای مدت طولانی کار کند و برای تولید انبوه مناسب است.
- طیف گسترده ای از برنامه های کاربردی:
با تنظیم پارامترها و جایگزینی برخی از لوازم جانبی، می توان از آن برای باد دادن محصولات در انواع مختلف، مشخصات قطر سیم و اشکال سیم پیچی از جمله کلاف ها و سیم پیچ هایی با اشکال مختلف استفاده کرد.
- کیفیت پایدار:
با توجه به کنترل دقیق چینش سیم و فرآیند سیم پیچی، کیفیت سیم پیچ ها پایدار و ثابت است و خرابی های محصول ناشی از مشکلات کیفیت سیم پیچ را کاهش می دهد.
حوزه های کاربردی
- در صنعت موتورسازی برای سیم پیچی استاتورها و روتورهای موتور استفاده می شود. در زمینه تولید ترانسفورماتور، برای سیم پیچی ترانسفورماتورهای الکترونیکی کوچک و ترانسفورماتورهای قدرت بزرگ استفاده می شود. علاوه بر این، به طور گسترده ای برای سیم پیچی سیم پیچ اجزای الکترومغناطیسی مانند سلف ها و راکتورها استفاده می شود.
سوالات متداول
س: اگر ما نیازهای محصول دیگری داریم که صفحه شما شامل آنها نمی شود، آیا می توانید به ارائه آنها کمک کنید؟
A: تجهیزات را می توان با توجه به نیاز مشتری سفارشی کرد.
س: دستگاه با چه قطر سیم می تواند باد کند؟
A: این بستگی به محصول شما دارد. لطفا اطلاعات تماس خود را بگذارید و ما خدمات مشتری را برای تماس با شما ترتیب خواهیم داد.
س: آیا می توان سرعت سیم پیچ دستگاه سیم پیچ را تنظیم کرد؟
A: سرعت سیم پیچ ماشین سیم پیچ را می توان تنظیم کرد. از طریق صفحه کنترل روی تجهیزات، سرعت سیم پیچ مناسب را می توان با توجه به نیازهای مختلف سیم پیچ، مانند قطر سیم، تعداد دور سیم پیچ و سایر عوامل تنظیم کرد.
س: چه چیزی دقت سیم پیچی دستگاه سیم پیچ را تعیین می کند؟
A: دقت سیم پیچ عمدتاً به دقت ساختار مکانیکی تجهیزات بستگی دارد. به عنوان مثال، دقت مکانیسم چینش سیم در مرتب بودن آرایش سیم تأثیر می گذارد. در عین حال، دقت سیستم کنترل نیز حیاتی است. سیستم های کنترل پیشرفته می توانند زاویه چرخش و سرعت موتور را به دقت کنترل کنند تا از دقت سیم پیچ اطمینان حاصل شود.
