پارامترهای فنی اصلی دستگاه سیم پیچ چند محوره |
|||
|
مدل محصول |
SQ-004LD |
SQ-006LD |
SQ{0}}HU |
|
قطر سیم پیچ |
10-60 میلی متر |
10-150 میلی متر |
10-150 میلی متر |
|
عرض کابل |
0-120 میلی متر |
0-120 میلی متر |
0-120 میلی متر |
|
دقت چیدمان کابل |
0.01 |
0.01 |
0.01 |
|
سرعت اسپیندل |
30-5000دور در دقیقه |
1-2000دور در دقیقه |
1-2000دور در دقیقه |
|
ارتفاع مرکز دوک |
150 میلی متر |
170 میلی متر |
170 میلی متر |
|
قطر سیم قابل اجرا |
{{0}}.03-1.0 میلی متر |
0.03-1.5 میلی متر |
0.03-1.5 میلی متر |
|
موتور کابلی |
موتور پله ای نوع 57 |
سروو پاناسونیک 0.4KW |
سروو پاناسونیک 0.4KW |
|
موتور اسپیندل |
تبدیل فرکانس 0.4KW |
تبدیل فرکانس 0.75KW |
تبدیل فرکانس 1.5KW |
|
ولتاژ تغذیه |
220VAC 50HZ |
220VAC 50HZ |
220VAC 50HZ |
|
قدرت ماشین |
1.2 کیلو وات |
1.8 کیلو وات |
2.7 کیلووات |
|

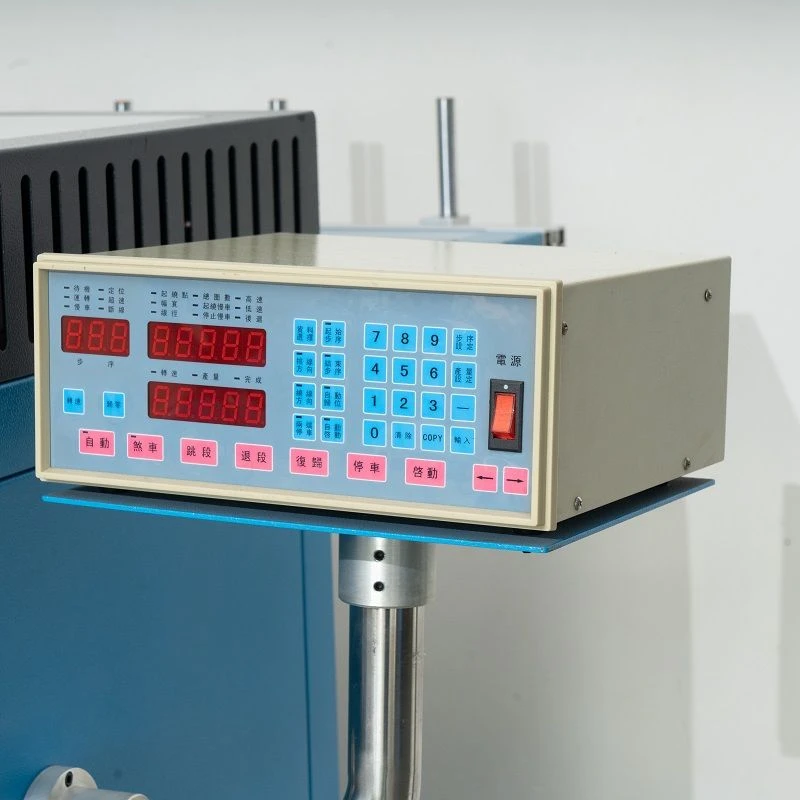

سیستم کنترل |
میدان شوانگ کینگ-200A |
میدان شوانگ کینگ-200A |
میدان شوانگ کینگ-200A |
|

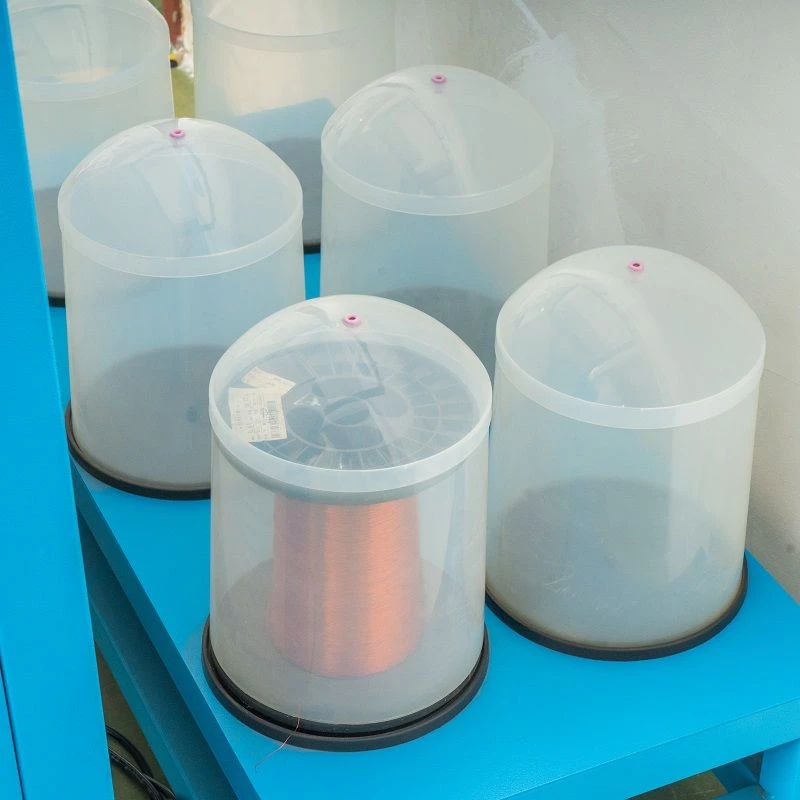

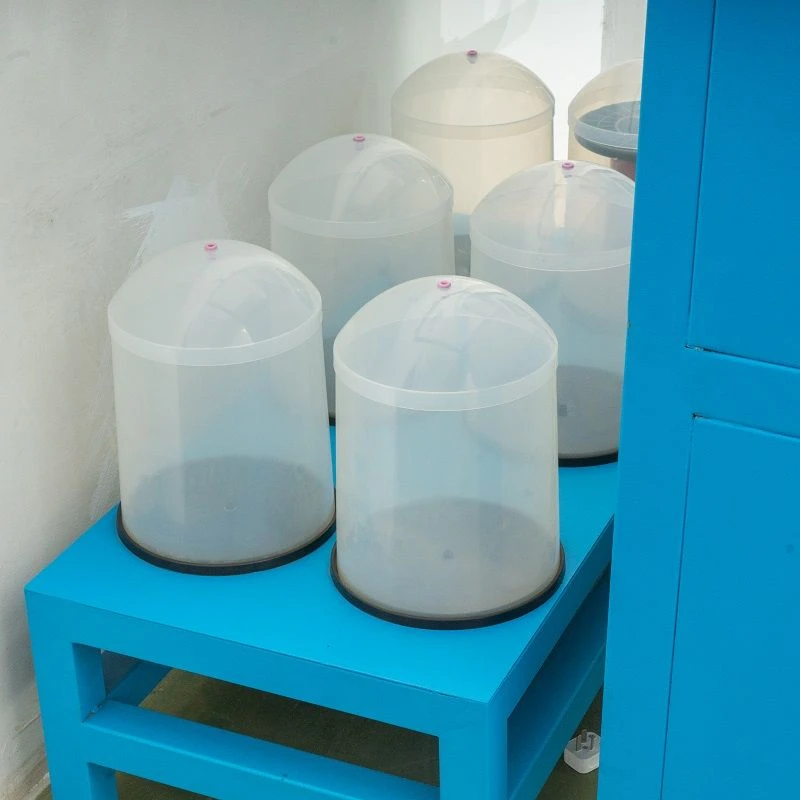

پشتیبانی از قفسه سیم |
چهار محوره |
شش محوره |
شش محوره |
|
تنش مطابق |
کشش قابل تنظیم دقیق 4 مجموعه |
کشش قابل تنظیم دقیق 6 مجموعه |
کشش قابل تنظیم دقیق 6 مجموعه |
|
ابعاد |
1500 میلی متر (L) * 1000 میلی متر (W) * 1500 میلی متر (H) |
1600 میلی متر (L) * 1500 میلی متر (W) * 1500 میلی متر (ح) |
1600 میلی متر (L) * 1500 میلی متر (W) * 1500 میلی متر (ح) |
|
وزن تجهیزات |
110 کیلوگرم |
170 کیلوگرم |
170 کیلوگرم |
ویژگی های ساختاری
1: طراحی چند محوره:
این به ماشین سیم پیچ اجازه می دهد تا چندین سیم پیچ را به طور همزمان بپیچد و راندمان تولید را تا حد زیادی بهبود بخشد.
2: سیستم انتقال با دقت بالا:
مجهز به قرقره های سنکرون با دقت بالا برای اطمینان از دقت حرکت هر محور، موقعیت، سرعت و زاویه سیم پیچ را می توان به دقت کنترل کرد تا از کیفیت سیم پیچ اطمینان حاصل شود.

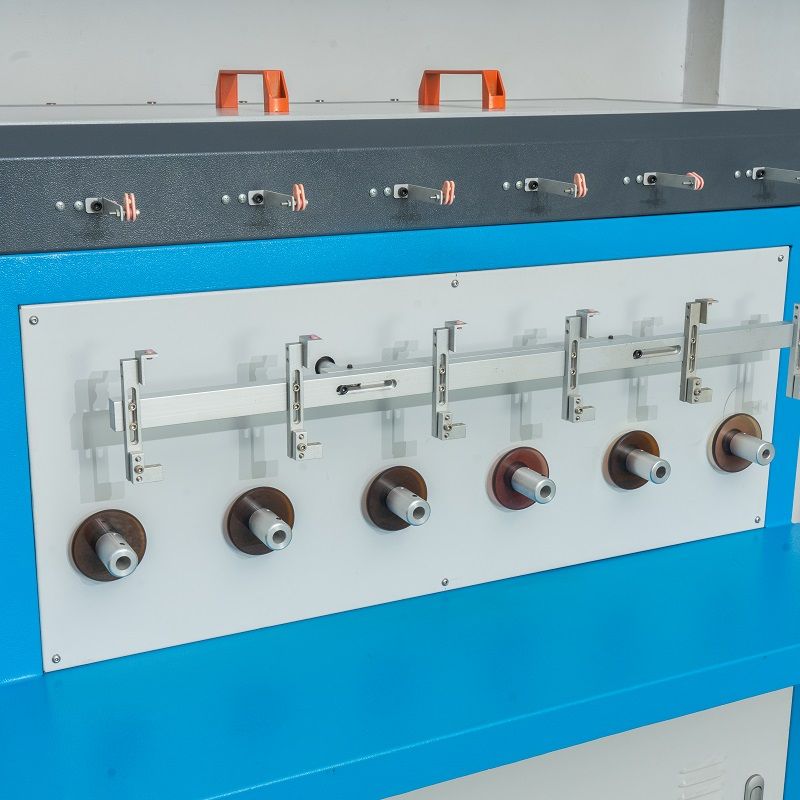

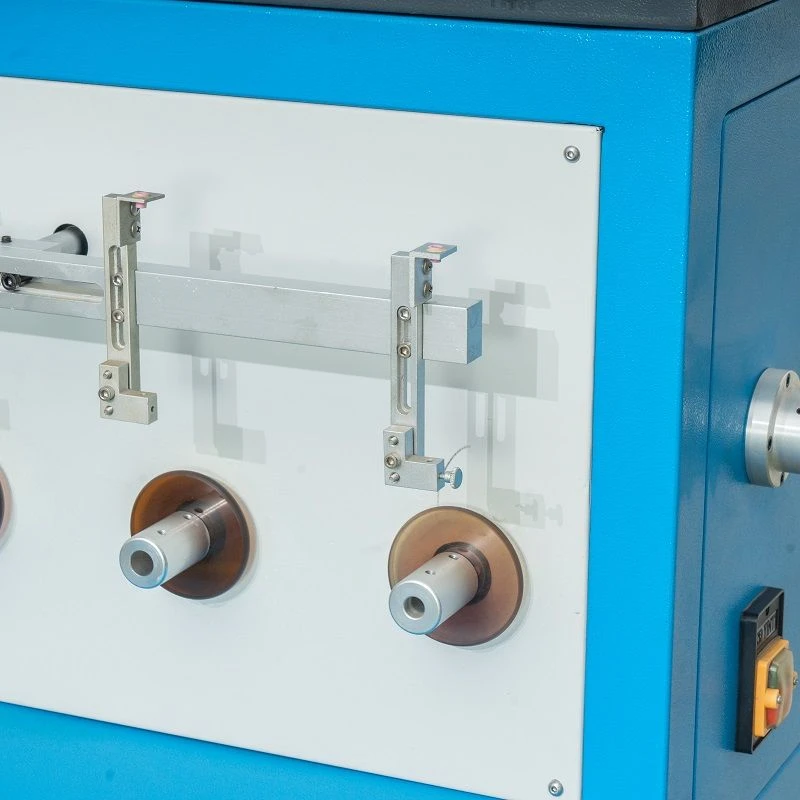

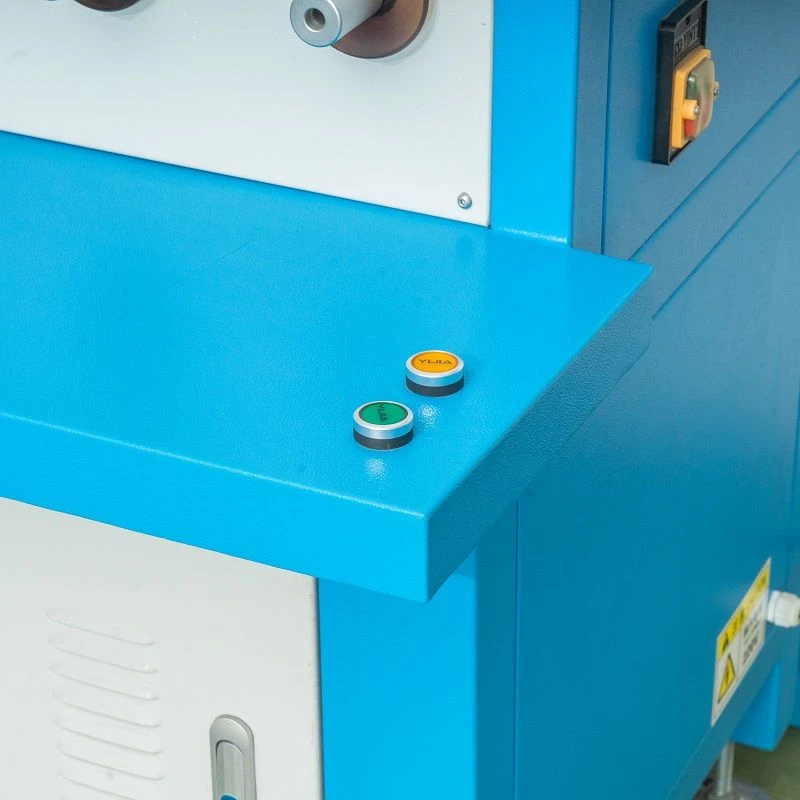

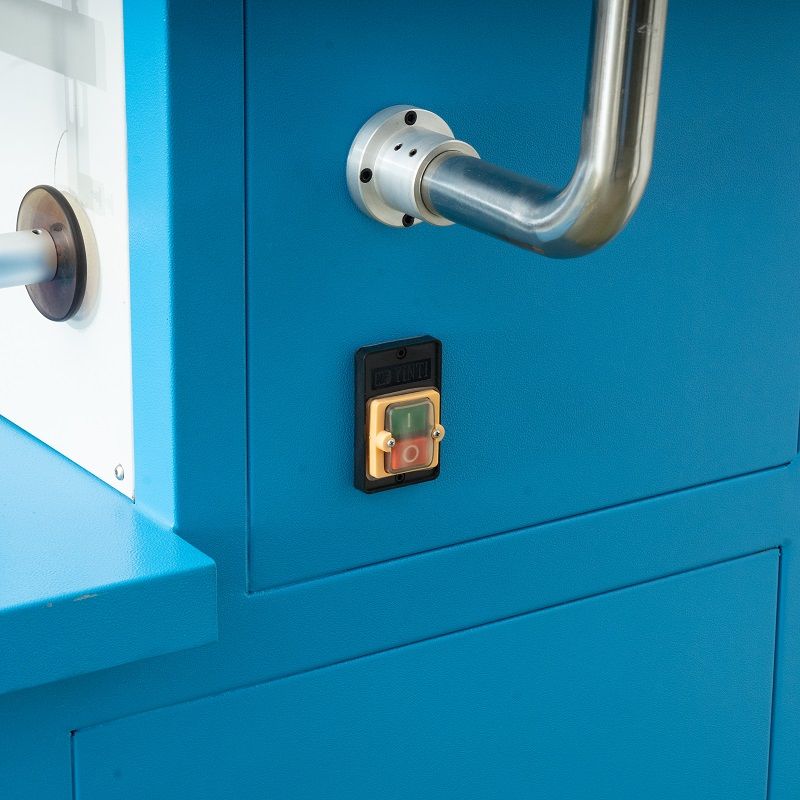

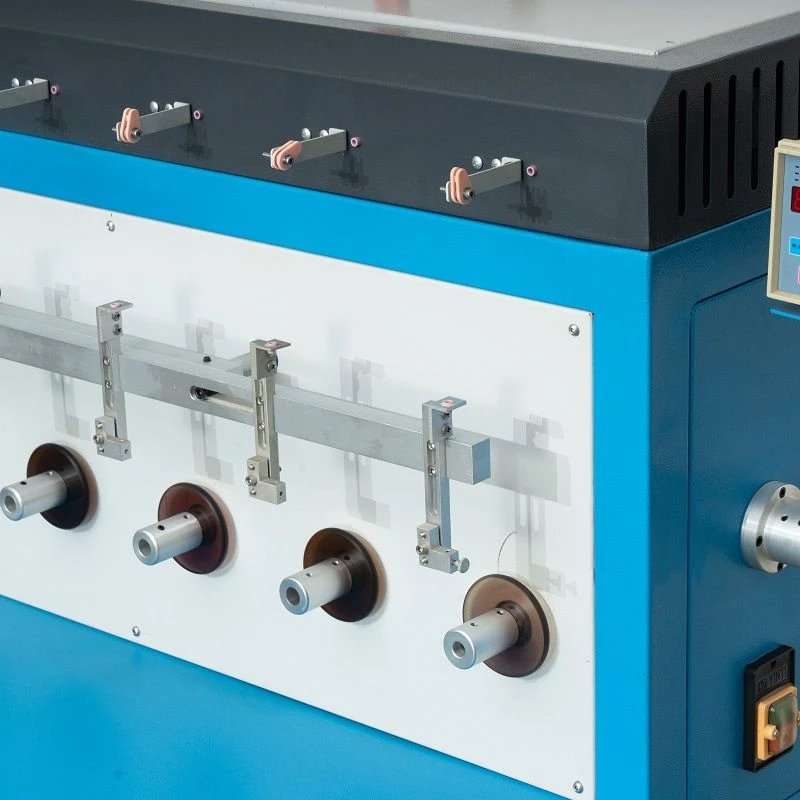

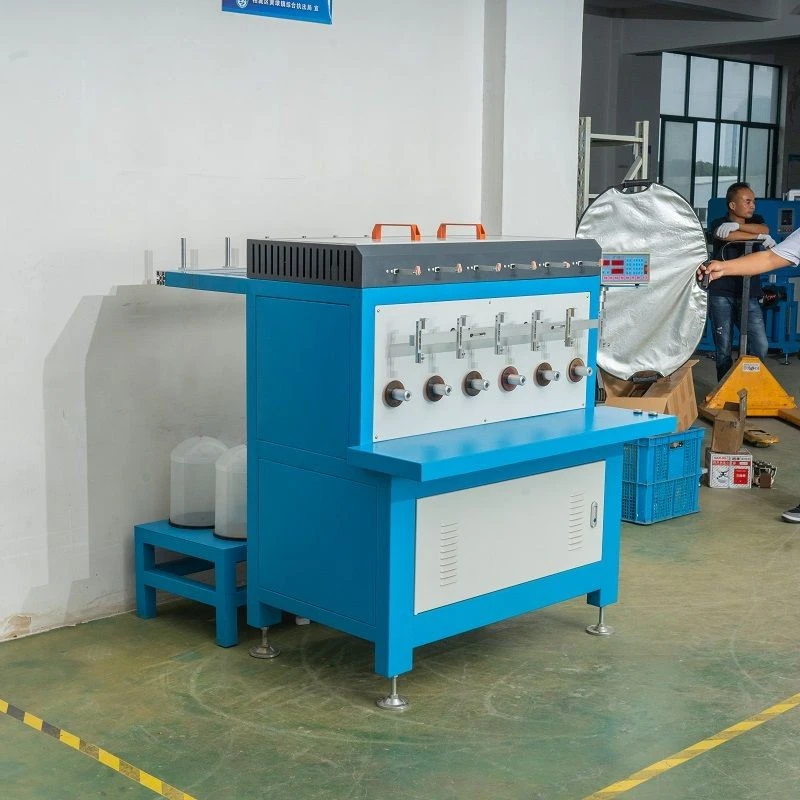

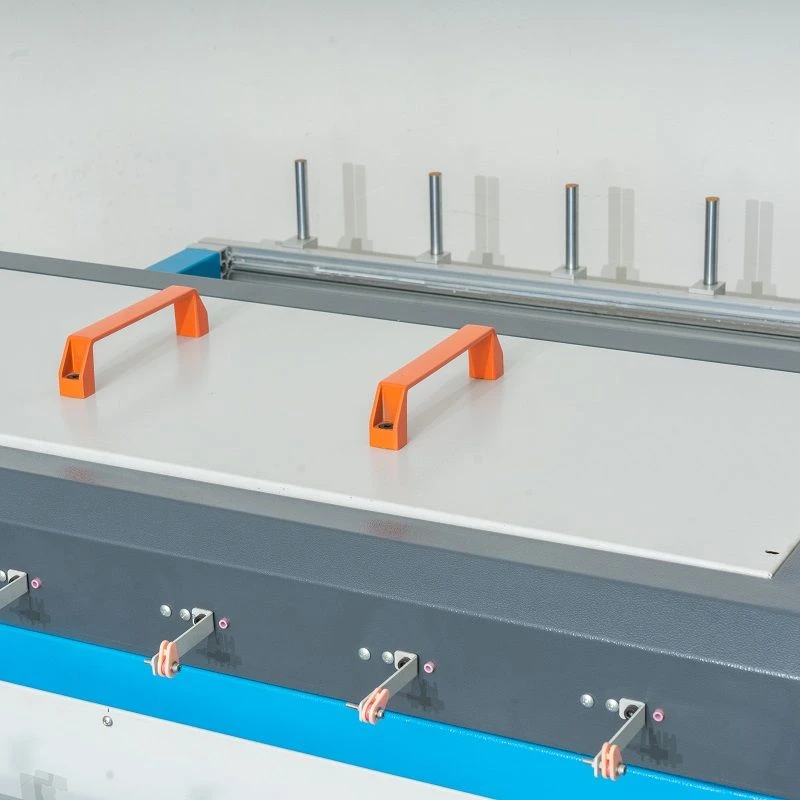

جزئیات محصول
توابع و مزایا
1: درجه بالایی از اتوماسیون
2: حالت های سیم پیچ چندگانه
3: سیم پیچی دقیق
حوزه های کاربردی
1: صنعت الکترونیک:
این به طور گسترده ای در تولید وسایل نقلیه با انرژی جدید، هوا فضا، موتورها، الکترومغناطیسی و سایر قطعات برای رفع نیازهای آنها برای سیم پیچ های کوچک و با دقت بالا استفاده می شود.
2: الکترونیک خودرو:
سیم پیچ احتراق خودرو، سلف در واحد کنترل الکترونیکی (ECU) و غیره نیز به ماشین های سیم پیچ چند محوره نیاز دارند تا از کیفیت و عملکرد سیم پیچ برای انطباق با محیط کاری پیچیده خودرو اطمینان حاصل کنند.
3: زمینه اتوماسیون صنعتی:
مانند سیم پیچ سیم پیچ موتور، سیم پیچ حسگر و غیره، ارائه قطعات سیم پیچ با کیفیت بالا برای تجهیزات اتوماسیون صنعتی.
سوالات متداول
س: مدت گارانتی چقدر است؟
A: دوره گارانتی: 1 سال
س: دستگاه با چه قطر سیم می تواند باد کند؟
A: این بستگی به محصول شما دارد. لطفا اطلاعات تماس خود را بگذارید و ما خدمات مشتری را برای تماس با شما ترتیب خواهیم داد.
س: چه چیزی دقت سیم پیچی دستگاه سیم پیچ را تعیین می کند؟
A: دقت سیم پیچ عمدتاً به دقت ساختار مکانیکی تجهیزات بستگی دارد. به عنوان مثال، دقت مکانیسم چینش سیم در مرتب بودن آرایش سیم تأثیر می گذارد. در عین حال، دقت سیستم کنترل نیز حیاتی است. سیستم های کنترل پیشرفته می توانند زاویه چرخش و سرعت موتور را به دقت کنترل کنند تا از دقت سیم پیچ اطمینان حاصل شود.
س: هنگام راه اندازی دستگاه سیم پیچی باید به چه نکاتی توجه کنم؟
پاسخ: قبل از راه اندازی دستگاه، بررسی کنید که آیا سیم برق تجهیزات به درستی وصل شده است و آیا همه قطعات در وضعیت عادی قرار دارند یا خیر. همچنین مطمئن شوید که هیچ زباله ای در محل کار وجود نداشته باشد تا از تأثیرگذاری بر عملکرد تجهیزات یا ایجاد خطرات ایمنی جلوگیری شود.
